Wahlweise aus HSS oder HWS
| Ø | L | LU | ||||||||||
| D | D2 | 50 | 56 | 63 | 71 | 80 | 90 | 100 | 7 | 13 | 19 | 25 |
| 5 | 8 | • | • | • | • | • | • | • | • | |||
| 6 | 9 | • | • | • | • | • | • | • | • | • | ||
| 8 | 11 | • | • | • | • | • | • | • | • | • | • | • |
| 10 | 13 | • | • | • | • | • | • | • | • | • | • | |
| 13 | 16 | • | • | • | • | • | • | • | • | • | • | |
| 16 | 19 | • | • | • | • | • | • | • | • | • | • | |
| 20 | 23 | • | • | • | • | • | • | • | • | • | • | |
| 25 | 28 | • | • | • | • | • | • | • | • | • | ||
| 32 | 35 | • | • | • | • | • | X | • | • | • | ||

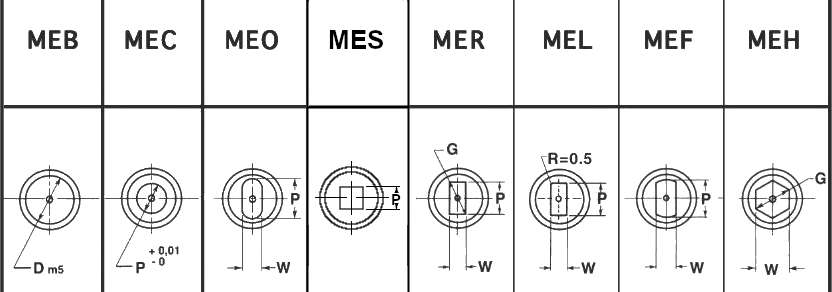

| MEB | MEC | MEO | MER | MEL | MEF | MEH | ||||||
| D | P | Min. W | Max. P | Min. W | Max.G | Min. W | Max. G | Min. W | Max. G | Min W | Max. G | D |
| 5 | 1,0-4,99 | 1,5 | 4,99 | 1,5 | 4,99 | 1,5 | 4,99 | 1,5 | 4,99 | 1,5 | 4,99 | 5 |
| 6 | 1,6-5,99 | 1,6 | 5,99 | 1,6 | 5,99 | 1,6 | 5,99 | 1,6 | 5,99 | 1,6 | 5,99 | 6 |
| 8 | 2,5-7,99 | 2 | 7,99 | 2 | 7,99 | 2 | 7,99 | 2 | 7,99 | 2 | 7,99 | 8 |
| 10 | 4,0-9,99 | 3,5 | 9,99 | 3,5 | 9,99 | 3,5 | 9,99 | 3,5 | 9,99 | 3,5 | 9,99 | 10 |
| 13 | 5,0-12,99 | 4,5 | 12,99 | 4,5 | 12,99 | 4,5 | 12,99 | 4,5 | 12,99 | 4,5 | 12,99 | 13 |
| 16 | 8,0-15,99 | 6 | 15,99 | 6 | 15,99 | 6 | 15,99 | 6 | 15,99 | 6 | 15,99 | 16 |
| 20 | 12,0-19,99 | 8 | 19,99 | 8 | 19,99 | 8 | 19,99 | 8 | 19,99 | 8 | 19,99 | 20 |
| 25 | 16,5-24,99 | 10 | 24,99 | 10 | 24,99 | 10 | 24,99 | 10 | 24,99 | 10 | 24,99 | 25 |
| 32 | 20,0-31,99 | 10 | 31,99 | 10 | 31,99 | 10 | 31,99 | 10 | 31,99 | 10 | 31,99 | 32 |
MEO 32.100.10.31,9 = Langlochstempel D1 32mm, Länge 100mm, W 10mm, P31mm, Lu 19mm
Oder senden Sie uns einfach Ihre Zeichnung, Daten oder die Mitbewerberbestellnummer, wir schlüsseln für Sie um.
